Підключення електричного замка до системи доступу ℗

Правильне підключення електрозамка дозволяє керувати входом за допомогою картки, коду, домофона або кнопки виходу. Електричний замок у такій схемі є виконавчим пристроєм, а рішення про надання доступу приймає контролер або інше керуюче обладнання. Варіанти замків для організації доступу на хвіртках https://triniti-sb.com.ua/elektrychni-zamky/dlia-hvirtok/.

Основні компоненти системи: замок, контролер, зчитувач, кнопка виходу та блок живлення

Типова система контролю доступу складається з декількох взаємопов’язаних пристроїв. Контролер обробляє отримані сигнали та керує замком. Зчитувач використовується для ідентифікації користувача за карткою, брелоком або іншим ідентифікатором.

З внутрішнього боку встановлюється кнопка виходу, після натискання якої контролер подає команду на розблокування дверей або хвіртки. Для живлення обладнання використовується відповідний блок живлення. Залежно від конфігурації до системи також можуть входити датчик стану дверей, домофон та резервне джерело живлення.

Типова схема підключення електрозамка до контролера СКУД

У базовій схемі зчитувач і кнопка виходу підключаються до відповідних входів контролера. Сам електричний замок під’єднується до релейного виходу контролера безпосередньо або через додаткове реле.

Реле зазвичай має контакти COM, NO та NC. Вибір між нормально-відімкненим і нормально-замкненим контактом залежить від принципу роботи конкретного замка та необхідної логіки системи.

Перед монтажем потрібно перевірити напругу, максимальний струм релейного виходу та характеристики замка. Якщо контролер не розрахований на необхідне навантаження, живлення замка організовують окремо, а реле використовується тільки для керування.

Інтеграція з відеодомофоном, кодовою клавіатурою або зчитувачем карток

СКУД може працювати не лише зі зчитувачем карток. До системи можна інтегрувати відеодомофон, кодову клавіатуру або комбінований пристрій ідентифікації.

Домофон дозволяє побачити відвідувача та дистанційно відчинити хвіртку. Кодова клавіатура надає доступ після введення заданої комбінації, а зчитувач — після розпізнавання зареєстрованої картки або брелока.

Спосіб підключення залежить від інтерфейсів обладнання. Перед монтажем необхідно перевірити схему виробника та визначити, який пристрій безпосередньо керуватиме замком: контролер, домофон або проміжне реле.

Вибір джерела живлення та резервування роботи під час відключень електроенергії

Один із ключових етапів проєктування — правильний вибір джерела живлення. Для багатьох систем використовується блок живлення 12 В, але робочу напругу завжди потрібно звіряти з характеристиками конкретного обладнання.

Під час розрахунку враховують споживання замка, контролера, зчитувача та інших підключених пристроїв. Блок живлення повинен забезпечувати необхідний струм із запасом.

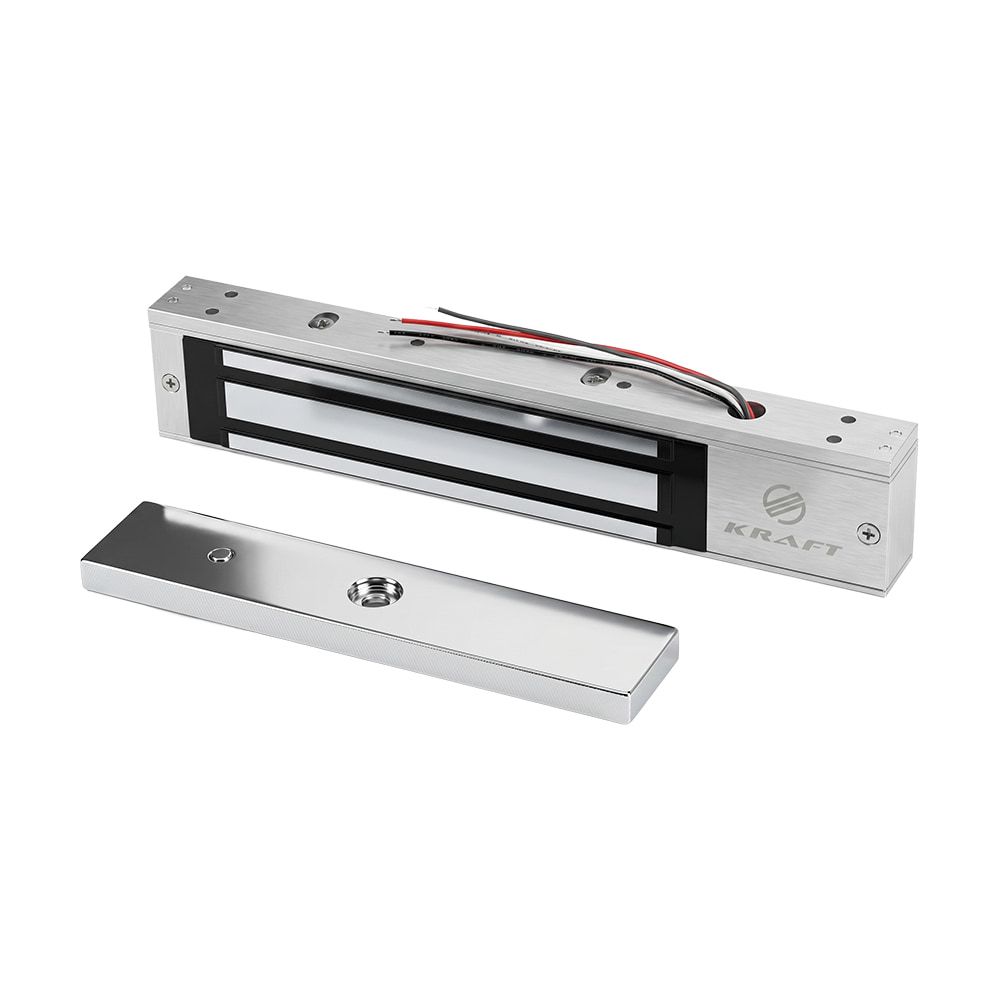

Якщо система має працювати під час відключення електроенергії, передбачають резервне живлення від акумуляторної батареї або ДБЖ. При цьому важливо враховувати тип замка: поведінка електромеханічних та електромагнітних моделей у разі зникнення напруги може відрізнятися.

Перевірка контактів, налаштування логіки відкривання і тестування системи

Після завершення монтажу потрібно перевірити контакти, полярність, надійність з’єднань та відповідність фактичної схеми документації виробника. Особливу увагу приділяють правильному використанню контактів NO, NC і COM.

Далі налаштовують час розблокування та логіку роботи системи. Необхідно перевірити відімкнення за карткою або кодом, роботу кнопки виходу, дистанційне керування через домофон та поведінку обладнання після відновлення живлення.

Грамотне підключення електрозамка забезпечує узгоджену роботу всіх компонентів СКУД і зручне керування доступом. В Triniti-SB можна підібрати електричні замки, контролери, зчитувачі, блоки живлення та інше обладнання для побудови системи контролю доступу на об’єкті.
