Консольні стелажі: коли поличкові та палетні вже не підходять ℗

Шестиметрову трубу, металевий профіль або пачку дощок складно розмістити на звичайній полиці. Такий вантаж виступає за її межі, прогинається та займає сусідні секції. Палетний стелаж розрахований передусім на піддони, тому його передні стійки й балки заважають працювати з довгими виробами. У таких випадках стелажі для труб і профілю залишають відкритим доступ до вантажу по всій довжині та дозволяють використовувати висоту складу.

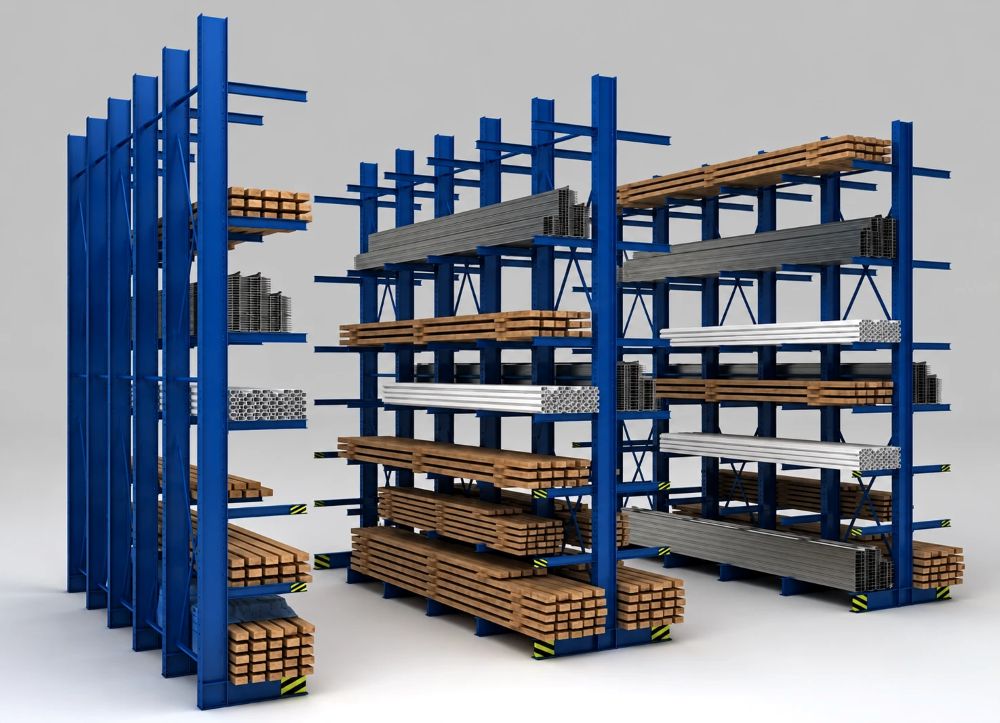

Як влаштований консольний стелаж

Основою конструкції слугують вертикальні стійки, закріплені до підлоги анкерами. Від них уперед відходять консолі, на які укладають труби, профіль, пиломатеріали, рулони або листові матеріали. Передніх стійок немає, тому навантажувач чи кран може забрати довгий пакет без маневрів між рамами.

Конфігурація підбирається відповідно до місця встановлення:

• односторонній стелаж ставлять уздовж стіни;
• двосторонній розміщують окремим рядом із доступом з обох боків;
• переставні консолі дозволяють змінювати висоту ярусів;
• нижню основу можна використовувати як додатковий рівень зберігання.

Двостороння конструкція вміщує більше продукції, але навколо неї потрібно залишити проїзд для техніки. Одностороння займає менше місця й підходить для вузьких складів.

Виліт консолі та кількість опор

Відстань між стійками залежить від довжини й жорсткості продукції. Сталева труба та пластиковий профіль однакового розміру прогинаються по-різному. Чим гнучкіший матеріал, тим більше точок опори йому потрібно. Шестиметровий пакет, покладений лише на дві широко рознесені консолі, може провиснути навіть за допустимої загальної маси.

Фахівці компанії “ПРО-СТОК” під час розрахунку також враховують спосіб комплектування продукції. Окрема дошка, зв’язка труб і щільний пакет металопрофілю по-різному розподіляють вагу між опорами.

Як рахують навантаження

У характеристиках конструкції окремо зазначається допустиме навантаження на консоль, стійку та стелаж загалом. Наприклад, пакет труб масою 1200 кг на трьох консолях у спрощеному розрахунку дає по 400 кг на кожну. Насправді вага може розподілитися нерівномірно через зміщення пакета або неточне встановлення, тому конструкція потребує запасу міцності.

Для прорахунку стелажа потрібні:

• максимальна маса пакета;
• довжина, ширина та висота вантажу;
• кількість пакетів на одному ярусі;
• матеріал і схильність виробів до прогинання;
• тип навантажувача або крана;
• необхідна кількість рівнів;
• характеристики підлоги в місці монтажу.

Між ярусами повинно залишатися місце не лише для самого вантажу, а й для його захоплення технікою. Замалий проміжок ускладнить завантаження, а завеликий залишить частину висоти складу невикористаною.

Коли потрібен індивідуальний прорахунок

Консольна система виправдана, коли склад постійно працює з довгомірами, які не поміщаються на полицях і не формуються у стандартні палети. Вона звільняє підлогу від штабелів і забезпечує доступ до кожного типорозміру продукції.

Універсально конструкцію неможливо сконфігурувати одночасно для труби, дошки та пластикового профілю. Перед зверненням до “ПРО-СТОК” варто підготувати параметри найдовшого й найважчого пакета, план приміщення та дані про складську техніку. Цієї інформації достатньо, щоб розрахувати виліт консолей, крок стійок, кількість ярусів і несучу здатність конструкції.
